Fuente de Alimentación Regulada: ¡La Guía Definitiva para Entenderla! ⚡

En el mundo de la electrónica, una fuente de alimentación regulada es un componente esencial para asegurar el correcto funcionamiento de los dispositivos. Se define como un dispositivo electrónico que transforma la corriente alterna (VCA) en corriente continua (VCD) estable y controlada, adaptándose a las necesidades específicas de los equipos que alimenta. A continuación, exploraremos en detalle qué son las fuentes de alimentación reguladas, sus características, tipos y aplicaciones.

Diagrama esquemático de una fuente de alimentación regulada.

Características Principales de las Fuentes de Alimentación Reguladas

Las fuentes de alimentación reguladas se distinguen por varias características clave que garantizan su eficiencia y seguridad:

Estabilidad de la fuente de alimentación: Mantiene el voltaje de salida constante a pesar de las fluctuaciones en el voltaje de entrada.
Protecciones: Incorporan protecciones contra sobretensión (OVP), sobrecorriente (OCP) y sobretemperatura (OTP), protegiendo tanto la fuente como los dispositivos conectados.
Bajo nivel de ruido y ondulación: Proporcionan una salida limpia y estable, minimizando las interferencias y garantizando la eficiencia del trabajo.
Tamaño compacto: Facilitan su transporte y uso en diversos entornos.
Pantalla LED: Permite una visualización clara de los parámetros de funcionamiento, como voltaje, corriente y potencia.

Además, algunas fuentes de alimentación reguladas ofrecen:

Interfaz de comunicación RS232: Permite la conexión con otros dispositivos y facilita el desarrollo secundario.
Funciones de almacenamiento de datos: Facilitan la operación y el acceso rápido a configuraciones predefinidas.
Aislamiento: Especificado como el voltaje CC o CA que se puede aplicar entre la entrada y la salida sin que falle el suministro.

Tipos de Fuentes de Alimentación Reguladas

Existen diferentes tipos de fuentes de alimentación reguladas, cada una con sus propias características y aplicaciones:

Fuentes de alimentación lineales: Utilizan un transformador para reducir el voltaje de CA y un regulador lineal para mantener el voltaje de salida constante. Son conocidas por su bajo nivel de ruido y ondulación, pero suelen ser menos eficientes y más grandes que las fuentes conmutadas.
Fuentes de alimentación conmutadas: Utilizan un circuito de conmutación de alta frecuencia para convertir el voltaje de CA en CC. Son más eficientes, compactas y ligeras que las fuentes lineales, pero pueden generar más ruido y ondulación.
Eliminadores de batería: Diseñados para reemplazar baterías en dispositivos electrónicos.
Fuentes de alimentación de banco: Utilizadas en laboratorios y bancos de trabajo para proporcionar una fuente de energía ajustable y controlada.
Fuentes de CA variable: Utilizadas para evaluar equipos eléctricos bajo condiciones de sobre o bajo voltaje.

También existen tecnologías híbridas que combinan características de fuentes lineales y conmutadas para ofrecer lo mejor de ambos mundos.

Lea también: Tipos de fuentes de alimentación explicados

Aplicaciones de las Fuentes de Alimentación Reguladas

Las fuentes de alimentación reguladas tienen una amplia gama de aplicaciones en diversos campos:

Pruebas de líneas de producción: Verificación del correcto funcionamiento de los productos electrónicos.
Reparación de dispositivos electrónicos: Suministro de energía controlada para la reparación de teléfonos móviles, ordenadores y otros aparatos.
Carga de baterías: Carga segura y eficiente de baterías de diferentes tipos.
Control industrial: Alimentación de sistemas automatizados y maquinaria industrial.
Regulación solar: Conversión y regulación de la energía generada por paneles solares.
Alimentación de actuadores lineales y motores paso a paso: Suministro de energía precisa para el control de movimiento.
Cámaras de CCTV: Alimentación estable para sistemas de vigilancia.
Impresoras 3D y CNC: Suministro de energía para equipos de fabricación digital.
Módulos Arduino y sensores: Alimentación de componentes electrónicos en proyectos de electrónica y automatización.

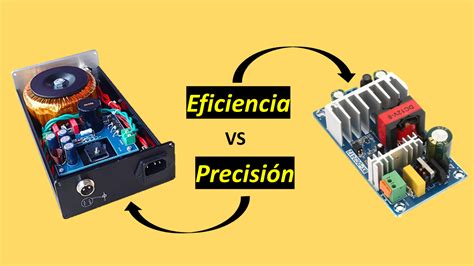

Aplicaciones de las fuentes de alimentación

Las fuentes de alimentación tienen diversas aplicaciones en la industria electrónica.

Especificaciones Técnicas Clave

Al seleccionar una fuente de alimentación regulada, es fundamental considerar las siguientes especificaciones técnicas:

Voltaje de salida: Rango de voltaje que puede proporcionar la fuente.
Corriente de salida: Máxima corriente que puede suministrar la fuente.
Potencia de salida: Producto del voltaje y la corriente de salida, indica la capacidad total de la fuente.
Regulación de carga: Variación del voltaje de salida ante cambios en la carga.
Regulación de línea: Variación del voltaje de salida ante cambios en el voltaje de entrada.
Ondulación y ruido: Nivel de ruido y ondulación presentes en la salida.
Eficiencia: Relación entre la potencia de salida y la potencia de entrada.
Protecciones: Tipos de protecciones incorporadas, como OVP, OCP y OTP.
Aislamiento: Voltaje máximo que puede soportar entre la entrada y la salida sin fallar.

La siguiente tabla resume algunas especificaciones importantes:

Especificación	Descripción	Valores Típicos
Voltaje de salida	Rango de voltaje que proporciona la fuente	0-30V, 0-60V, etc.
Corriente de salida	Máxima corriente que puede suministrar la fuente	0-3A, 0-5A, 0-10A, etc.
Regulación de carga	Variación del voltaje de salida ante cambios en la carga	0.01% - 0.1%
Regulación de línea	Variación del voltaje de salida ante cambios en el voltaje de entrada	0.01% - 0.1%
Ondulación y ruido	Nivel de ruido y ondulación presentes en la salida	< 3mV RMS
Eficiencia	Relación entre la potencia de salida y la potencia de entrada	60% - 90%

Consideraciones Finales

La elección de una fuente de alimentación regulada adecuada es crucial para el rendimiento y la seguridad de los dispositivos electrónicos. Evaluar cuidadosamente las especificaciones técnicas y las necesidades de la aplicación garantizará una selección óptima.

Además, es importante tener en cuenta la calidad y la reputación del fabricante, así como las certificaciones de seguridad que garantizan el cumplimiento de las normas internacionales.
