Canalizaciones de Tubos IMC: Información Esencial
Las canalizaciones de tubos IMC (Intermediate Metallic Conduit) son un componente esencial en las instalaciones eléctricas modernas. Ofrecen una combinación de protección, durabilidad y versatilidad que las hace ideales para una amplia gama de aplicaciones. En este artículo, exploraremos en detalle qué son las canalizaciones de tubos IMC, sus ventajas, cómo se instalan y las normativas que las rigen.
¿Qué son los Tubos IMC?
Los tubos IMC son conductos metálicos de pared delgada diseñados para proteger y enrutar cables eléctricos. Son más ligeros y fáciles de manejar que los conductos rígidos, pero ofrecen una protección superior en comparación con los conductos no metálicos. Esta característica los convierte en una opción popular para instalaciones tanto en interiores como en exteriores.
Ventajas de Utilizar Tubos IMC
- Protección Mecánica: Los tubos IMC protegen los cables eléctricos de daños físicos, como impactos y aplastamientos.
- Resistencia a la Corrosión: Fabricados con acero galvanizado, los tubos IMC resisten la corrosión, lo que los hace adecuados para entornos húmedos o corrosivos.
- Fácil Instalación: Su peso ligero y la disponibilidad de una amplia gama de accesorios facilitan su instalación.
- Versatilidad: Los tubos IMC se pueden utilizar en una variedad de aplicaciones, desde instalaciones residenciales hasta industriales.
- Cumplimiento Normativo: Cumplen con las normativas de seguridad eléctrica, garantizando instalaciones seguras y confiables.
Aplicaciones Comunes de los Tubos IMC
Los tubos IMC se utilizan en una variedad de aplicaciones debido a su durabilidad y versatilidad. Algunas de las aplicaciones más comunes incluyen:
- Instalaciones Residenciales: Protección de cables en paredes, techos y sótanos.
- Instalaciones Comerciales: Cableado de oficinas, tiendas y centros comerciales.
- Instalaciones Industriales: Protección de cables en fábricas, plantas de producción y almacenes.
- Instalaciones Exteriores: Cableado de iluminación exterior, sistemas de seguridad y equipos eléctricos.

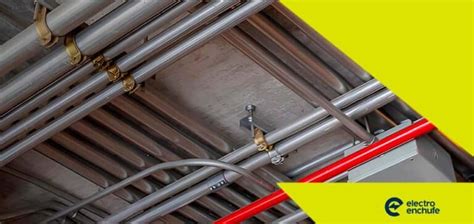

Instalación de Tubos IMC: Paso a Paso
La instalación de tubos IMC requiere seguir ciertos pasos para garantizar una conexión segura y conforme a las normativas. A continuación, se presenta una guía básica:
- Planificación: Determine la ruta del cableado y la cantidad de tubos y accesorios necesarios.
- Corte: Corte los tubos IMC a la longitud deseada utilizando una cortadora de tubos.
- Roscado: Rosque los extremos de los tubos si es necesario para conectar accesorios roscados.
- Conexión: Utilice conectores y acoplamientos para unir los tubos y accesorios.
- Fijación: Fije los tubos a las paredes o techos utilizando abrazaderas y soportes adecuados.
- Tirado de Cables: Pase los cables eléctricos a través de los tubos utilizando una guía pasacables.
- Inspección: Verifique que todas las conexiones estén seguras y que el sistema cumpla con las normativas locales.
Curso tactico de tubería eléctrica #3 como doblar tubos emt - salto de 4 puntos
Normativas y Estándares
Las instalaciones de tubos IMC deben cumplir con las normativas y estándares locales y nacionales. Algunas de las normativas más comunes incluyen:
- NEC (National Electrical Code): En Estados Unidos, el NEC establece los requisitos para la instalación segura de sistemas eléctricos.
- IEC (International Electrotechnical Commission): A nivel internacional, la IEC proporciona estándares para equipos y sistemas eléctricos.
- Normativas Locales: Consulte las normativas locales para asegurarse de que su instalación cumpla con los requisitos específicos de su área.
Tabla Comparativa: Tubos IMC vs. Otros Tipos de Canalizaciones

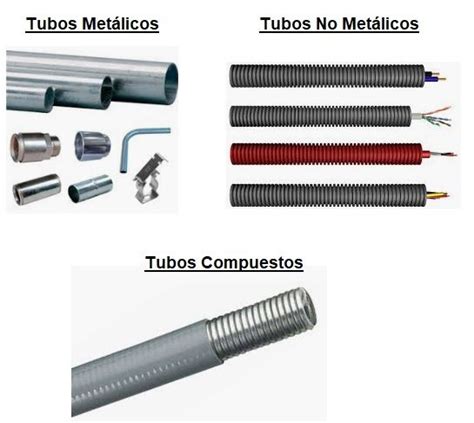

Para comprender mejor las ventajas de los tubos IMC, es útil compararlos con otros tipos de canalizaciones comunes:
| Tipo de Canalización | Ventajas | Desventajas | Aplicaciones |
|---|---|---|---|
| Tubos IMC | Protección mecánica, resistencia a la corrosión, fácil instalación | Más costosos que los tubos no metálicos | Residencial, comercial, industrial, exterior |
| Tubos Rígidos | Máxima protección mecánica, alta resistencia a la corrosión | Más pesados y difíciles de instalar, más costosos | Entornos industriales severos, aplicaciones subterráneas |
| Tubos EMT (Electrical Metallic Tubing) | Ligeros, fáciles de cortar y doblar, económicos | Menor protección mecánica que los tubos IMC o rígidos | Interiores, aplicaciones comerciales ligeras |
| Tubos de PVC | Resistentes a la corrosión, ligeros, económicos | Baja protección mecánica, no aptos para altas temperaturas | Aplicaciones subterráneas, entornos corrosivos |
