Descubre Cómo Funciona una Fuente de Alimentación Estabilizada y Por Qué Es Crucial

Una fuente de alimentación estabilizada es un dispositivo esencial en muchos sistemas electrónicos, ya que proporciona una tensión de salida constante y regulada, independientemente de las fluctuaciones en la tensión de entrada o las variaciones en la carga. Esto asegura que los componentes electrónicos funcionen de manera óptima y evita daños por sobretensión o subtensión.

Para entender cómo funciona una fuente de alimentación estabilizada, es importante conocer sus componentes principales y las etapas de conversión de energía que realiza:

Transformador: Adapta el nivel de tensión de la red eléctrica (por ejemplo, 120VAC) al nivel requerido por el circuito.
Rectificador: Convierte la tensión alterna (AC) del transformador en tensión continua (DC) pulsante.
Filtro: Suaviza la tensión DC pulsante, reduciendo el rizado y proporcionando una tensión DC más limpia.
Regulador: Mantiene la tensión de salida constante, compensando las variaciones en la tensión de entrada y la carga.

El regulador es el corazón de la fuente de alimentación estabilizada. Utiliza un circuito de retroalimentación para comparar la tensión de salida con una referencia interna y ajustar la corriente que pasa a través de un transistor o un circuito integrado regulador. Esto permite mantener la tensión de salida dentro de un rango muy estrecho, incluso cuando la tensión de entrada varía o la carga cambia.

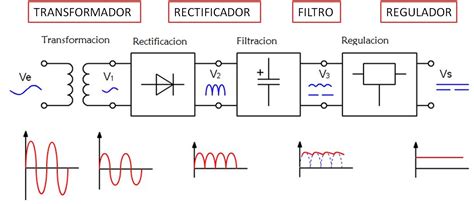

Diagrama de bloques de una fuente de alimentación estabilizada.

Especificaciones Técnicas Clave

Las fuentes de alimentación estabilizadas se caracterizan por una serie de especificaciones técnicas que determinan su rendimiento y idoneidad para diferentes aplicaciones. Algunas de las especificaciones más importantes son:

Voltaje de entrada: El rango de voltaje AC que la fuente puede aceptar (ej., 100-120VAC).
Voltaje de salida: El voltaje DC que la fuente proporciona (ej., ajustable de 0-125VDC).
Corriente de salida: La corriente máxima que la fuente puede suministrar sin sobrecargarse.
Onda y ruido (Ripple): La cantidad de rizado y ruido en la tensión de salida, expresada en mVp-p (mili voltios pico a pico). Un valor bajo indica una tensión de salida más limpia.
Estabilidad de la salida: La variación de la tensión de salida en respuesta a cambios en la tensión de entrada o la carga. Se expresa como un porcentaje (ej., ± 0,5% máx).
Eficiencia: La relación entre la potencia de salida y la potencia de entrada. Una eficiencia alta significa que la fuente desperdicia menos energía en forma de calor.

Una fuente de alimentación estabilizada típica puede tener las siguientes especificaciones:

Lea también: Características de las Fuentes de Alimentación Reguladas

Especificación	Valor
Voltaje de entrada	100 - 120VAC
Frecuencia de entrada	60/50 Hz
Corriente de fuga	< 0,5 mA / AC: 230V
Voltaje de salida	Ajustable 0-125VDC
Onda y ruido (Ripple)	< Tensión de salida 1%
Estabilidad de la salida	± 0,5% máx
Rango de ajuste de tensión	± 10%
Tiempo de inicio	< 1S (110V AC INPUT)
Soporte	≥20ms (110V AC INPUT)
Eficiencia (a plena carga)	75% -80%

Protecciones

Las fuentes de alimentación estabilizadas suelen incorporar diversas protecciones para evitar daños en la fuente y en los dispositivos que alimenta. Las protecciones comunes incluyen:

Protección contra sobrecarga: Limita la corriente de salida a un valor seguro, evitando el sobrecalentamiento y la posible destrucción de los componentes.
Protección contra cortocircuito: Apaga automáticamente la fuente si se produce un cortocircuito en la salida, evitando daños mayores.
Protección contra sobretensión: Desconecta la salida si la tensión supera un valor predefinido (ej., 115-135% del voltaje nominal).

La protección del voltaje en la salida se activa generalmente entre el 115% y el 135% del voltaje nominal.

Consideraciones adicionales

Además de las especificaciones y protecciones mencionadas, es importante considerar el tamaño físico de la fuente de alimentación, especialmente en aplicaciones donde el espacio es limitado. Por ejemplo, una fuente puede tener dimensiones de 21,5 cm (largo) * 11,5 cm (ancho) * 5 cm (alto).

La corriente de fuga también es un factor relevante, especialmente en aplicaciones sensibles a la seguridad. Un valor típico de corriente de fuga es menor a 0,5 mA / AC: 230V.
