Descubre Cómo Funcionan las Fuentes de Alimentación Conmutadas y Su Principio Básico

Las fuentes de alimentación conmutadas son dispositivos esenciales en una amplia gama de aplicaciones electrónicas. Su propósito principal es actuar en lugar de una batería, proporcionando una fuente de energía estable y regulada.

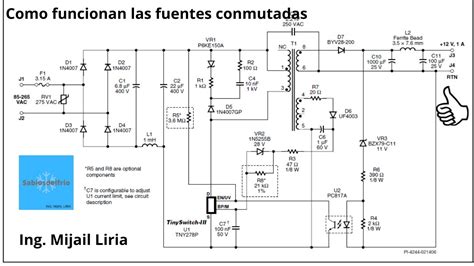

Diagrama esquemático de una fuente de alimentación conmutada

Características Clave de las Fuentes de Alimentación Conmutadas

Voltaje y Corriente: La mayoría de las fuentes de alimentación convencionales funcionan con valores nominales de tensión y corriente fijos, por ejemplo, 30 V / 3 A. En este ejemplo, la potencia de salida máxima de 90 W solo se puede realizar cuando el suministro funciona a 30 V / 3 A.
Aislamiento: Se especifica como el voltaje CC o CA que se puede aplicar entre la entrada y la salida sin que falle el suministro. Los números típicos son 500 a 1500 V.
Factor de Potencia: La relación entre potencia real y aparente. Esto determina cuánta corriente se requiere para producir una cierta cantidad de energía. Siempre es deseable que la relación sea lo más cercana posible a 1.
Costo: Estos tipos de suministros tienden a ser los menos costosos.

Aplicaciones Comunes

Las fuentes de alimentación conmutadas se utilizan en una variedad de aplicaciones, incluyendo:

Ordenadores y dispositivos electrónicos de consumo
Equipos de telecomunicaciones
Sistemas de control industrial
Equipos médicos

Resolución de Problemas Comunes

Uno de los problemas que pueden surgir en los circuitos eléctricos son las uniones defectuosas en el cableado. A continuación, se presentan algunos consejos para identificar y solucionar este problema:

Inspección visual: Examina cuidadosamente el cableado en busca de signos de daño, como quemaduras, corrosión o conexiones sueltas.
Medición de la caída de voltaje: Se puede usar un multímetro digital para medir la caída de voltaje a través de las juntas (tenga cuidado cuando el cable transporta voltajes importantes). Conociendo la corriente (mida con un amperímetro de CC de pinza si el medidor de la fuente de alimentación no está a mano), puede calcular la resistencia de la junta.
Sondas de perforación de aislamiento: Si el cable está aislado, hay disponibles sondas de perforación de aislamiento especiales, como Cal Test Electronics CT3044 o Pomona 5913.

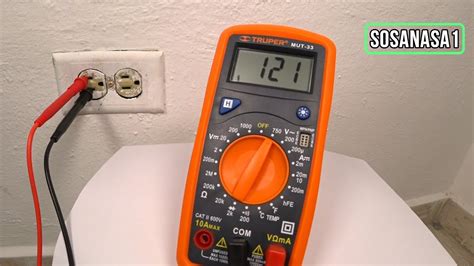

Medición de voltaje con multímetro

Nota: Si se utilizan dos fuentes de alimentación en serie, el voltaje de salida total (V out) será la suma de los voltajes configurados en la fuente de alimentación 1 y la fuente de alimentación 2.
