Fuente de Alimentación para Cámaras de Seguridad: Características Esenciales
La elección de una fuente de alimentación adecuada es crucial para el correcto funcionamiento de los sistemas de videovigilancia. A continuación, se detallan las características y tipos de fuentes de alimentación más comunes, así como los aspectos a considerar para su selección e instalación.
Tipos de Fuentes de Alimentación
Fuentes de Poder Económicas
Son fuentes de poder tipo switching, compactas y silenciosas, ideales para alimentar dispositivos electrónicos que operan con 12 voltios y consumen hasta 10 o 18 watts de potencia. Son perfectas para instalar cerca de la cámara, energizando tanto cámaras analógicas como dispositivos de bajo consumo. Estas fuentes suelen tener un voltaje de entrada de 100-240 Volts y son más pequeñas que otras de su misma potencia. Además, algunas incorporan protección contra alzas de voltaje.
Fuentes de Poder Switching
Estas fuentes son compactas y silenciosas, diseñadas para alimentar dispositivos de 12 voltios. Pueden variar en potencia, desde 20 watts, ideales para cámaras HDCVI o analógicas con LED array, hasta 50 watts, adecuadas para DVR, NVR o HCVR, o pequeñas instalaciones de cámaras analógicas mediante un splitter. Algunas permiten ajustar el voltaje de salida mediante un potenciómetro, lo que las hace ideales para compensar las caídas de tensión en cables largos.

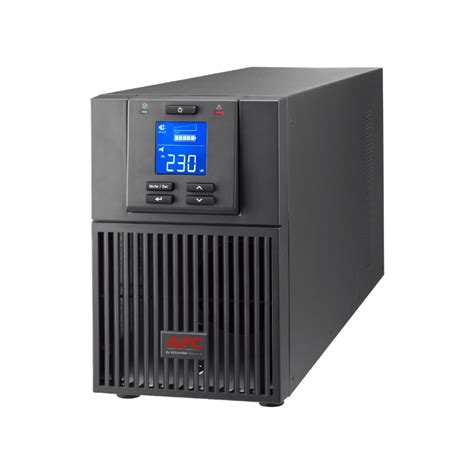

Sistemas de Alimentación Ininterrumpida (UPS)
Los sistemas de alimentación ininterrumpida (UPS) para sistemas de videovigilancia son comunes en sistemas de vigilancia en instalaciones críticas y en grandes organizaciones. Las unidades de fuente de alimentación ininterrumpida se fabrican en una caja de metal y requieren la instalación de una batería adicional para trabajar como una UPS, que proporcionará energía de respaldo para los sistemas de videovigilancia y los sistemas de alarmas en general. Las fuentes de alimentación redundantes pueden proporcionar un funcionamiento autónomo del sistema durante un tiempo diferente, según la capacidad de la batería instalada. El sistema de alimentación ininterrumpida para 9 canales está fabricado en un gabienete metálico con cerradura contra acceso no autorizado e indicadores luminosos de funcionamiento y está diseñado para ser utilizado para proporcionar tensión continua estabilizada a diversos dispositivos.
El sistema de alimentación ininterrumpida admite una batería de 12V, que se compra por separado (no incluida). La corriente de salida máxima es de 10A, el sistema de alimentación ininterrumpida dispone de filtro de ruido de red, función de apagado automático en caso de cortocircuito y posterior restablecimiento de la alimentación.
Lea también: Puré en Caja: ¿Es Nutritivo?
Características:
- DC Ajustable: Si. ±10 % de tensión nominal.
- Dimensiones/Peso: 270mm x 210mm x 9mm. / ~1.8Kg.
- Volaje de entrada: 100-240 Volts.
Fuentes de alimentación y adaptadores para cámaras de seguridad CCTV
Filtros y Reguladores de Voltaje
Un filtro es un regulador que adecua el voltaje de alimentación a las especificaciones de la cámara. Estabiliza el voltaje a 12 voltios de salida aun si en la entrada se le aplican entre 9 y 15 volts, ideal para corregir los casos de caídas de tensión provocadas por la transmisión de voltaje. Es capaz de disminuir el ruido o componente alterno contenido en las corrientes contínuas, ideal para las fuentes mal rectificadas o líneas de alimentación con ruidos de inducción. Para su correcto funcionamiento, se le debe aplicar a lo menos un 10% más de la potencia que consume la cámara, de otro modo, el dispositivo no será capaz de realizar la conversión.

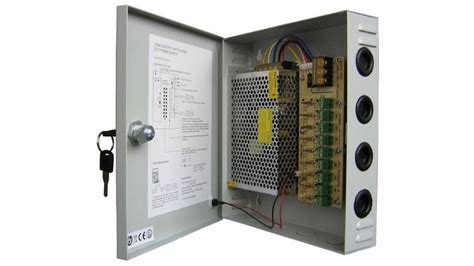

Fuentes de Alimentación Centralizadas
Ideales para alimentar múltiples cámaras de seguridad, estas fuentes ofrecen voltajes variables ajustables mediante un potenciómetro. Son especialmente útiles para compensar las caídas de tensión en instalaciones con cables largos. Vienen en diferentes potencias, como 100 watts, 300 watts, o más, y a menudo incluyen características como canales independientes controlados por LED y fusibles, además de ventiladores para refrigeración interna.
Fuentes de Alimentación para Carril DIN
Las fuentes de alimentación AC a DC para carril DIN se usan en muchas aplicaciones de automatización, instrumentación e industriales. Se utilizan para alimentar una amplia variedad de dispositivos accionados con DC, como sensores, motores, actuadores, solenoides, relés, etc. La flexibilidad de los sistemas de montaje en carril DIN permite realizar la instalación en menos tiempo, ya que todos los dispositivos se instalan encajándolos en los carriles de metal. Las fuentes de alimentación se pueden organizar fácilmente en los carriles DIN en cajas de pared cerradas o en zonas donde el espacio es limitado. Los dispositivos similares se pueden montar uno junto a otro, lo que reduce la cantidad de cables necesarios. La mayoría de las fuentes de alimentación están refrigeradas por convección, por lo que no se necesitan ventiladores de refrigeración.
Especificaciones Técnicas (Ejemplo):
Lea también: Guía nutricional de cereales
| Característica | Valor |
|---|---|
| Tipo | Modo conmutado |
| Tensión de Entrada | 88-264V AC |
| Tensión de Salida | 12V DC |
| Corriente de Salida | 10A |
| Potencia | 120W |
| Dimensiones | 125.2 x 40 x 113.5mm |
| Protecciones | Cortocircuito, sobrecarga, sobretensión, sobretemperatura |
Aspectos a Considerar al Adquirir una Fuente de Alimentación para Carril DIN
- Tamaño de carril DIN: Comprobar la compatibilidad con el carril DIN (tipos U, sección G, sección C).
- Tipos de protección: Protección contra cortocircuitos, sobrecarga, exceso de temperatura o sobretensión.
- Corriente o tensión de salida: Fijas o ajustables según la aplicación.
- Cableado: Líneas de entrada/salida cortas y de sección transversal amplia.
- Eficacia: Preferiblemente superior al 89% para reducir la disipación de energía.
- Rango de tensión de entrada: Universal (80 V AC a 264 V AC) para uso en diferentes regiones.
- Estándares: Cumplimiento de normativas como UL 508.
