Fuente de Alimentación para Protoboard: Características y Aplicaciones

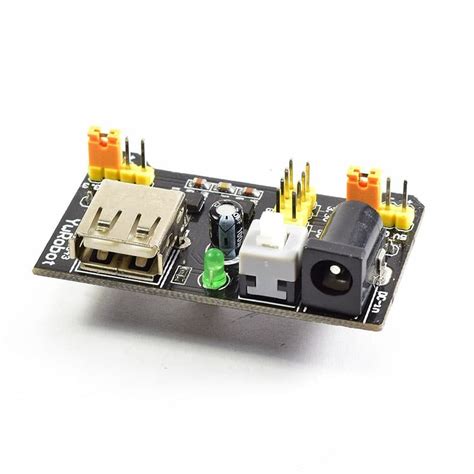

La fuente de alimentación XD-42 es un componente ideal para alimentar tus circuitos de 3.3V / 5V directamente desde el puerto USB o desde un adaptador de corriente de 7-10V. Esta fuente de alimentación es muy útil para conectarlo a la protoboard de 400 y 830 y alimentar los circuitos electrónicos, especialmente los de carácter digital.
Características Principales
- Voltaje de entrada: 7-10V
- Corriente máxima de salida: < 700mA
- Voltaje de salida: 3,3V y 5V (seleccionable mediante jumpers)
- Indicador: LED de encendido
- Dimensiones: 55 x 20 x 38mm
- Peso: 15g
Este módulo tiene dos modalidades de entrada de alimentación: a través de puerto USB y a través de un plug de 3.2mm universal, y se alimentan desde 7V a 10V. Tiene dos modalidades de salida una de 3.3V y otra de 5V y puede suministrar una corriente máxima de 700mA que es lo suficientemente bueno para la mayoría de las aplicaciones.
Esta tarjeta puede enviar la energía a ambos carriles de alimentación de la protoboard, y cada lado tiene un interruptor de encendido / apagado. Este componente también cuenta con una protección contra cortocircuito, además de que cuenta con un LED indicador de alimentación por lo que si hay un corto el LED se apaga avisándonos del cortocircuito. Es compatible con las protoboards que tengan rieles o líneas de VCC y GND.
Conexiones y Alimentación
La entrada de voltaje al módulo puede ser por el conector Jack o a través del conector USB (no recomendable, la corriente se limita a la que puede entregar el puerto USB de la PC). Si se usa el conector Jack, el conector USB se puede utilizar como salida de 5V. Permite alimentar un protoboard mediante plug a un transformador de pared hasta 12v.
Proporciona dos salidas independientes que son seleccionables mediante jumpers y permiten suministrar 5V o 3.3V. Voltaje de entrada/alimentación: 6.5V/12V.
Lea también: Características de las Fuentes de Alimentación Reguladas
Protección Contra Cortocircuitos
Esta tarjeta electrónica también consta de una máxima transferencia de datos a 3Mbp. Posee cuatro pines de conexión, los cuales 2 de ellos son designados para la alimentación y el contacto común del circuito, los otros dos restantes son los encargados de la comunicación, designados para el transmisor y el receptor.
Otros Módulos y Componentes Compatibles
Su fácil implementación, permite al usuario administrar la carga y descarga de su sistema de baterías, que puede ser parte de algún proyecto eléctrico o electrónico.
Además de la fuente de alimentación, existen otros módulos que pueden complementar tus proyectos:
- Módulo GPS NEO-6M: Basado en u-blox NEO-6M con eeprom incluido, incluye antena.
- Módulo RTC DS3231: Un reloj en tiempo real sumamente exacto y compensado en temperatura (TCXO).
- Módulo Bluetooth HC06: Un dispositivo inalámbrico que se comporta como un dispositivo esclavo, esperando una vinculación con un dispositivo maestro para establecer comunicación.
- Módulo Driver Motores L298N: Doble puente H que permite controlar hasta 2 motores de corriente continua o un motor paso a paso bipolar.
- NodeMCU ESP8266: Una plataforma de desarrollo similar a Arduino especialmente orientada al Internet de las cosas (IoT), basada en el SoC Wi-Fi ESP8266 de Espressif Systems.
Cómo USAR una PROTOBOARD para PRINCIPIANTES | Electrónica Básica |
Tabla de Especificaciones Técnicas
| Característica | Valor |
|---|---|
| Voltaje de Entrada | 7-10V |
| Corriente Máxima de Salida | < 700mA |
| Voltaje de Salida | 3.3V / 5V (seleccionable) |
| Dimensiones | 55 x 20 x 38mm |
| Peso | 15g |
Lea también: Tipos de fuentes de alimentación explicados
Lea también: Aplicaciones de la Fuente de Alimentación Regulable
